本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机来发交流电动冷库机组配电装置箱的效果： 1、合理可行的配资电磁能。 2、便对控制电路的关合操控。 3、有较高的应急防护栏等級，能形象直观的表示电线的导通模式。

项目名称：656KW柴油发动机风能发变频电动设备单机配电箱主要元件明细清单
变配电盘基本零件申报单
编号	称谓	具体型号样式	机构	用量	设备厂家
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	并网发主轴电汽轮发动机把握器	HGM6110	只	1	众智
3	生产发主轴电机速比调控器	C2002	只	1	孚创
4	直流变压器电源开关控制模块	DC24V	只	1	众智
5	微型中央断电器产品	HH54P    DC24V	只	2	正泰
6	家庭型中央汽车继电器开关	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

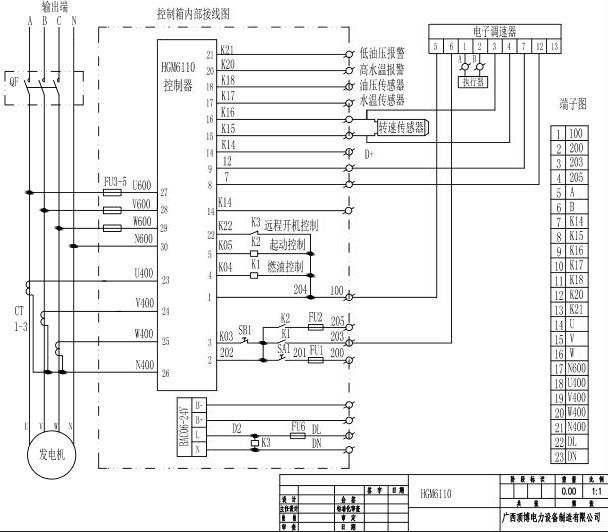

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.lyjunchang.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
